DB0QH – Einführung in die Bedienung

Das FM-Relais DB0QH ist am Mittwoch, den 05.05.2021 mit neuer Hardware und Software ausgestattet worden. Zum Einsatz kamen zwei kommerzielle Motorola Funkgeräte und ein Rapberry 3B als Steuerung. Die eingesetzte Steuersoftware ist „SVXLINK“, eine um 2002 von SM0SVX ins Leben gerufene und ständig weiterentwickelte Steuersoftware für Amateurfunkrelais. Antennen, der Duplexer und Koaxkabel wurden weiter benutzt.

Im Folgenden soll eine kurze Einführung in die Bedienung des Relais mit seinen Modulen „Hilfe“, „Sprachpapagei“ und „Echolink“ gegeben werden.

Einführung

SvxLink ist ein Sprach-Service-System welches unter Linux läuft. Es ist für die Anwendung im Amateurfunk gedacht und verfügt über spezielle Funktionen. Zu diesen zählt unter anderem die Steuerung von Relaisstationen und der Betrieb eines Echolink Gateways. Die Software verfügt über verschiedene Module welche zur Laufzeit geladen werden müssen um deren vollen Funktionsumfang nutzen zu können.

Deshalb soll im Folgenden soll die Bedienung der Software durch den Funkamateur erläutert werden und auf die momentan vorhandenen Module der Software eingegangen werden. Grundlegend ist zu sagen, dass jedes Kommando, welches an das Relais gesendet wird, mit einer Raute (#) abgeschlossen werden muss. Weiterhin ist es möglich den Status des Relais durch das Senden eines Sterns (*) abzufragen. Beim Senden des Status werden folgende Informationen gesendet:

Name der Station, Uhrzeit, aktives Modul und die Aufforderung 0# zu senden um Hilfe zu erhalten.

Diese hört sich bei DB0QH wie folgt an:
Online. Delta Bravo Null Quebec Hotel Relais Stimmstamm im Arnsberger Wald. Es ist jetzt Null Uhr sieben und fünfzig. Für weitere Informationen senden sie das Kommando 0

Hilfe Modul

SvxLink verfügt über eine eingebaute Hilfe – Funktion welche der Funkamateur zur Laufzeit aufrufen kann. Dies geschieht gewöhnlich durch das Senden des DTMF Kommandos 0# zum Relais. Dadurch bekommt das Modul Hilfe den Fokus (es wird aktiviert). Nach dem das Modul den Fokus hat, werden alle auf diesem Relais aktivierten Module mit deren Modul ID genannt. Durch das Senden der Modul-ID wird die Hilfe des jeweiligen Moduls gesprochen. Nach dem die Hilfe gesprochen wurde, befindet man sich wieder im Hauptmenü des Hilfe Moduls. Durch das Senden eines leeren Kommandos (einzelne Raute [#]) wird das Modul beendet. Bei DB0QH sind zur Zeit die Module „Hilfe“, „Parrot“ (Papagei) und „EchoLink“ verfügbar.

Modul-ID Modulname
0 Hilfe
1 Sprachpapagei
2 EchoLink

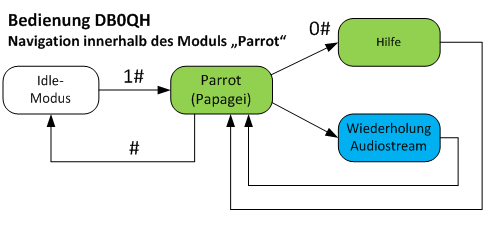

Parrot-Modul (Sprachpapagei)

Dieses Modul speichert die empfangenen Signale und sendet sie erneut aus. Das Modul wird in der Standardkonfiguration mit dem Kommando 1# aktiviert und kann zur Überprüfung der eigenen Aussendung genutzt werden. Sollte die DTMF Erkennung nicht zu 100% Funktionieren kann mit Hilfe dieses Moduls festgestellt werden welche DTMF Zeichen vom SvxLink nicht erkannt werden. Das wird gemacht indem das Modul aktiviert wird und Anschließend eine DTMF Folge eingegeben wird. Nachdem diese DTMF Folge mit einer Raute abgeschlossen wurde werden die zuvor eingegebenen Zeichen wieder vorgelesen.

Echolink-Modul

Mit diesem Modul ist es möglich Verbindungen zu anderen Echolink-Stationen herzustellen. Die Aktivierung erfolgt gewöhnlich durch das Senden des DTMF Kommandos 2#. Nach dem das Modul den Fokus hat, stehen folgende Kommandos zur Verfügung.

Kommando Funktion
0# Abspielen der Hilfe
1# Abfrage bestehender Verbindungen
2# Ansage der Lokalen Node ID
31# Verbindungsaufbau zu einem zufälligen Link oder Relais
32# Verbindungsaufbau zu einem zufälligen Konferenzserver
4# Letzte Verbindung zurückholen
50# SWL Modus Deaktivieren
51# SWL Modus Aktivieren
6# Rufzeichen Verbindungsaufnahme



Die Funktion „Rufzeichen Verbindungsaufnahme“ ermöglicht es, die Verbindung zu einer Station herzustellen, deren Nodenummer nicht bekannt ist. Dabei werden die Rufzeichen auf Ziffern nach folgender Methode abgebildet:
ABC=2, DEF=3, GHI=4, JKL=5, MNO=6, PQRS=7, TUV=8, WXYZ=9.
Es handelt sich um dieselbe Abbildung wie bei den meisten Telefonen.

Buchstaben werden auf die zugehörigen Zeichen abgebildet und diese entsprechen den zugehörigen Nummern. Alle anderen Zeichen werden der Ziffer 1 zugeordnet. Ein Such-Kommando, beginnt mit einem Stern, danach folgt der Rufzeichen-Code. Wenn Sie also nach dem Rufzeichen SM3SVX-L suchen so senden Sie „*76378915#“;

Da die Codes nicht eindeutig sind, wird Ihnen eine Liste gefundener Stationen angeboten, die dem gesuchten Muster entsprechen und aus denen Sie auswählen können. Das Stern-Zeichen entspricht dabei einer Art Joker, d.h. ein beliebiges Zeichen. Wenn Sie beispielsweise alle Stationen mit der Zeichenfolge „SM3″ suchen, dann senden Sie einfach „*763*#“.

Für weiter Informationen zum Echolinksystem schauen Sie bitte auf die EchoLink-Webseite

http://www.echolink.org.
