Warum das SWR am Sender nicht die ganze Wahrheit zeigt

Das SWR‑Meter am Senderausgang zeigt nur die Reflexion, die bis zum Sender zurückkommt.

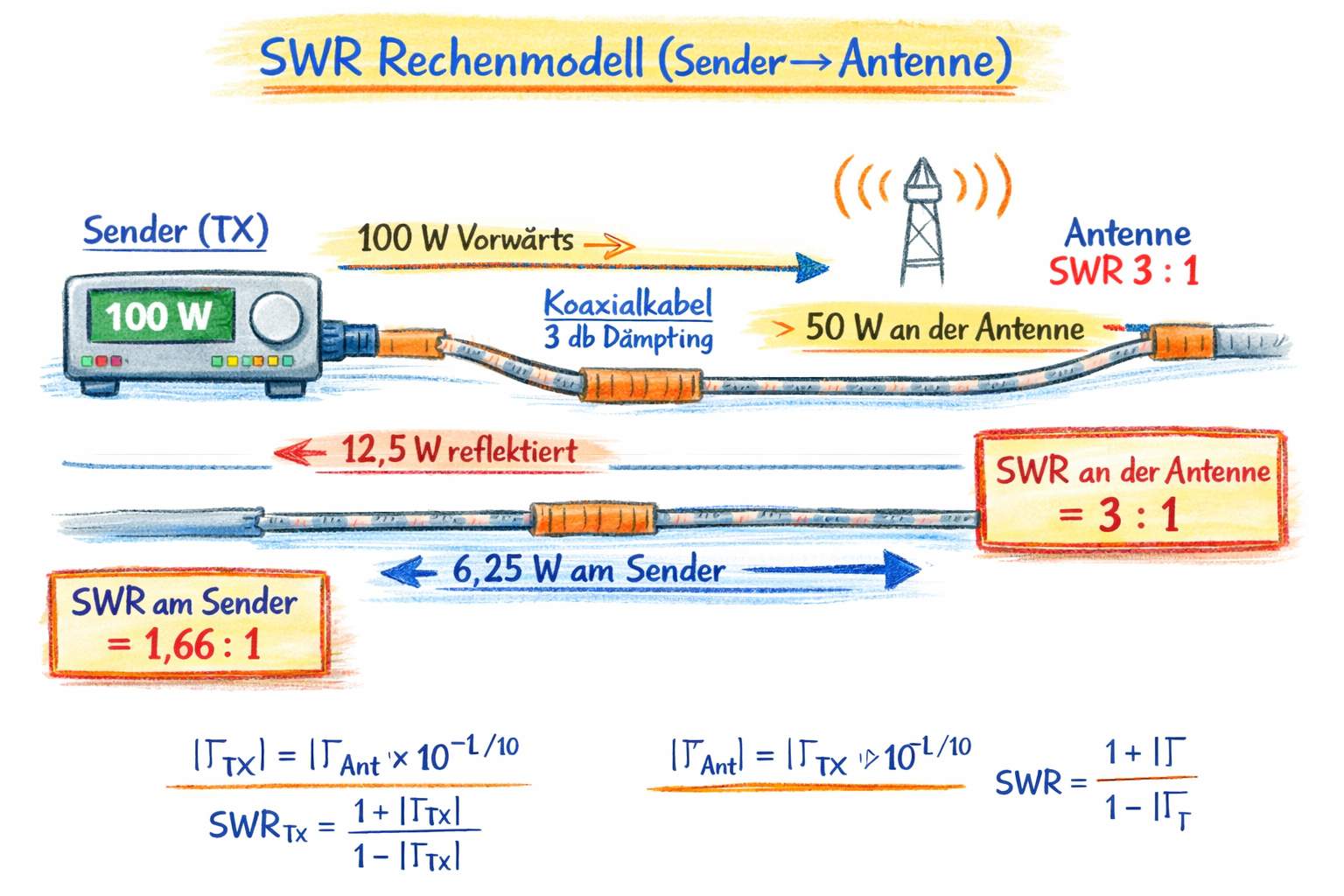

Zwischen Sender und Antenne liegt jedoch das Koaxialkabel, und dessen Dämpfung verändert das Ergebnis erheblich.

Wenn das Kabel hohe Verluste hat, wird die reflektierte Leistung auf dem Rückweg stark abgeschwächt.
Dadurch sieht der Sender nur einen kleinen Anteil der tatsächlichen Rücklaufleistung – und zeigt ein scheinbar gutes SWR, obwohl die Antenne schlecht angepasst ist.

Ein schlechtes Kabel und eine schlechte Antenne können dem Sender ein gutes Ergebnis vorgaukeln.

Das gemessene SWR ist also nicht automatisch ein Qualitätsindikator. Erst durch die Umrechnung unter Berücksichtigung der Kabeldämpfung erkennt man, wie groß das tatsächliche SWR an der Antenne ist – und damit, wie gut die Anpassung wirklich ist.

Der folgende SWR‑Rechner übernimmt genau diese Umrechnung und zeigt dir, wie groß das SWR an der Antenne tatsächlich ist – unabhängig von Kabelverlusten.
