Die Raumwelle: Wie Kurzwellen um die Welt reisen

Ein umfassender Leitfaden zu Ionosphäre, Kurzwellen-Propagationsmechanismen und NVIS

Wie bewältigen elektromagnetische Wellen tausende Kilometer ohne Kabel oder Satelliten? Während Radiowellen auf höheren Frequenzen (wie UKW, DAB+ oder Mobilfunk) prinzipiell quasi-optisch verlaufen und an den Horizont gebunden sind, ermöglicht die Raumwelle auf der Kurzwelle (3–30 MHz) weltweite Funkverbindungen. Dieser Beitrag beleuchtet die physikalischen Grundlagen, die Schichtstruktur der Ionosphäre, mathematische Grenzgrößen sowie das Spezialverfahren NVIS (Steilstrahlung).

1. Grundlagen: Bodenwelle versus Raumwelle

Bei der Abstrahlung elektromagnetischer Energie durch eine Antenne teilt sich die Signalenergie im Wesentlichen in zwei Ausbreitungsformen auf:

  • Die Bodenwelle (Ground Wave): Sie breitet sich direkt entlang der Erdoberfläche aus. Durch Induktionsverluste im Erdboden sowie Hindernisse wird sie mit steigender Frequenz stark gedämpft. Während sie auf Lang- und Mittelwelle Reichweiten von einigen hundert Kilometern erzielt, bricht sie auf der Kurzwelle nach wenigen Kilometern ein.
  • Die Raumwelle (Sky Wave): Sie wird unter einem bestimmten Abstrahlwinkel nach oben in die Atmosphäre emittiert. Trifft sie auf ionisierte Gase in der Hochatmosphäre, wird sie gebrochen und zur Erde zurückgelenkt.

2. Das Reflexionsmedium: Die Ionosphäre

Die Ionosphäre erstreckt sich von ca. 60 km bis über 600 km Höhe. Ihre Leitfähigkeit entsteht durch die Ionisation neutraler Gasmoleküle durch solare UV- und Röntgenstrahlung sowie den Sonnenwind.

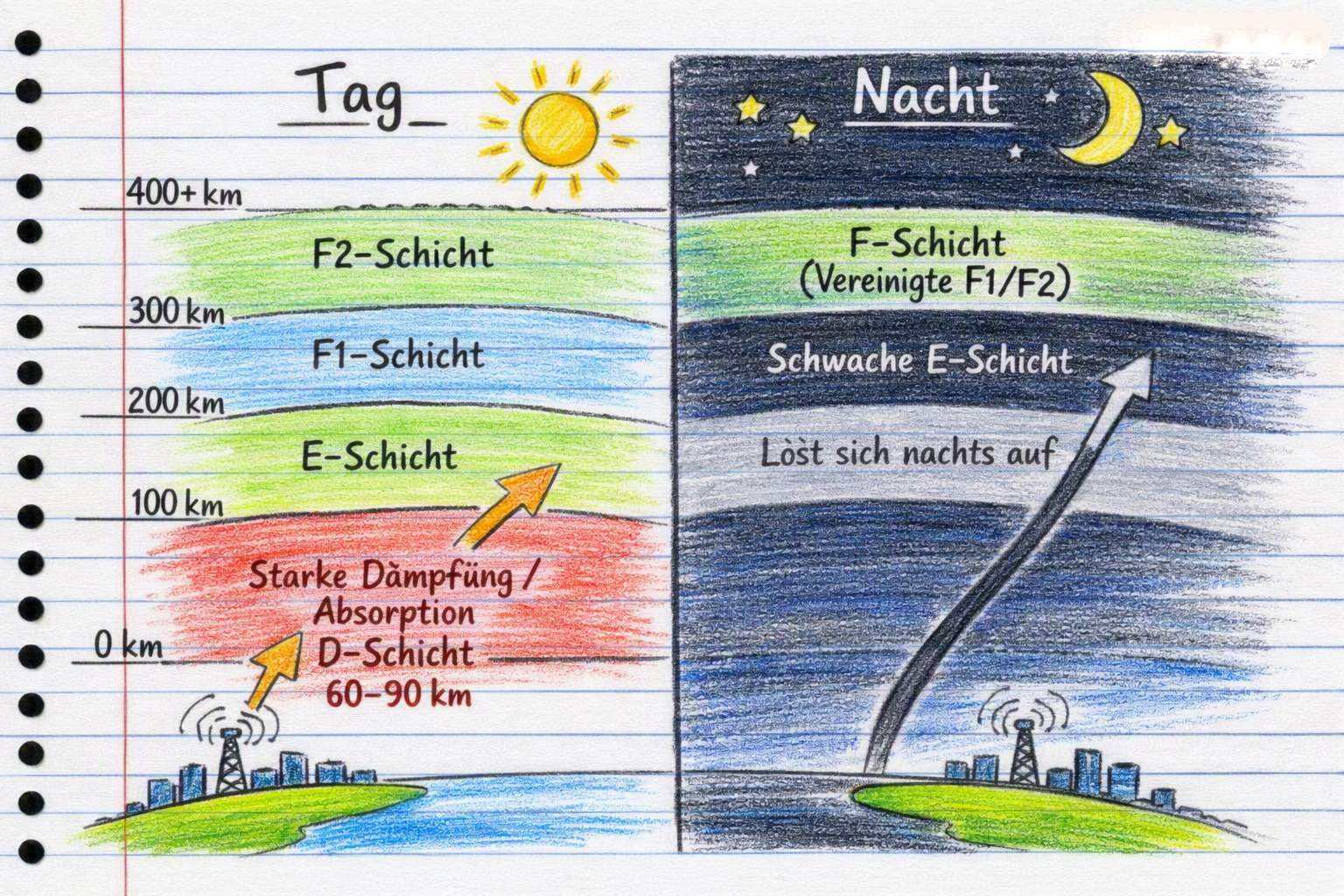

Schicht Höhe (ca.) Tagesverhalten Physikalische Hauptaufgabe
D-Schicht 60 – 90 km Nur tagsüber vorhanden Starke Stoßdämpfung niedriger Frequenzen (z. B. 80m/160m). Absorbiert Wellen am Tag.
E-Schicht 90 – 150 km Baut sich nachts ab Verantwortlich für normale Kurzstreckenbrechung. Im Sommer tritt hier Sporadic-E (Es) auf.
F1-Schicht 150 – 250 km Spaltet sich nur tagsüber ab Unterstützt die Brechung höherer Frequenzen an Sonnentagen.
F2-Schicht 250 – 400+ km Tag & Nacht aktiv Die dichteste Ionisationsschicht und das primäre „Spiegelmedium“ für weltweiten DX-Funkverkehr.

3. Der Brechungsmechanismus & Physikalische Grenzwerte

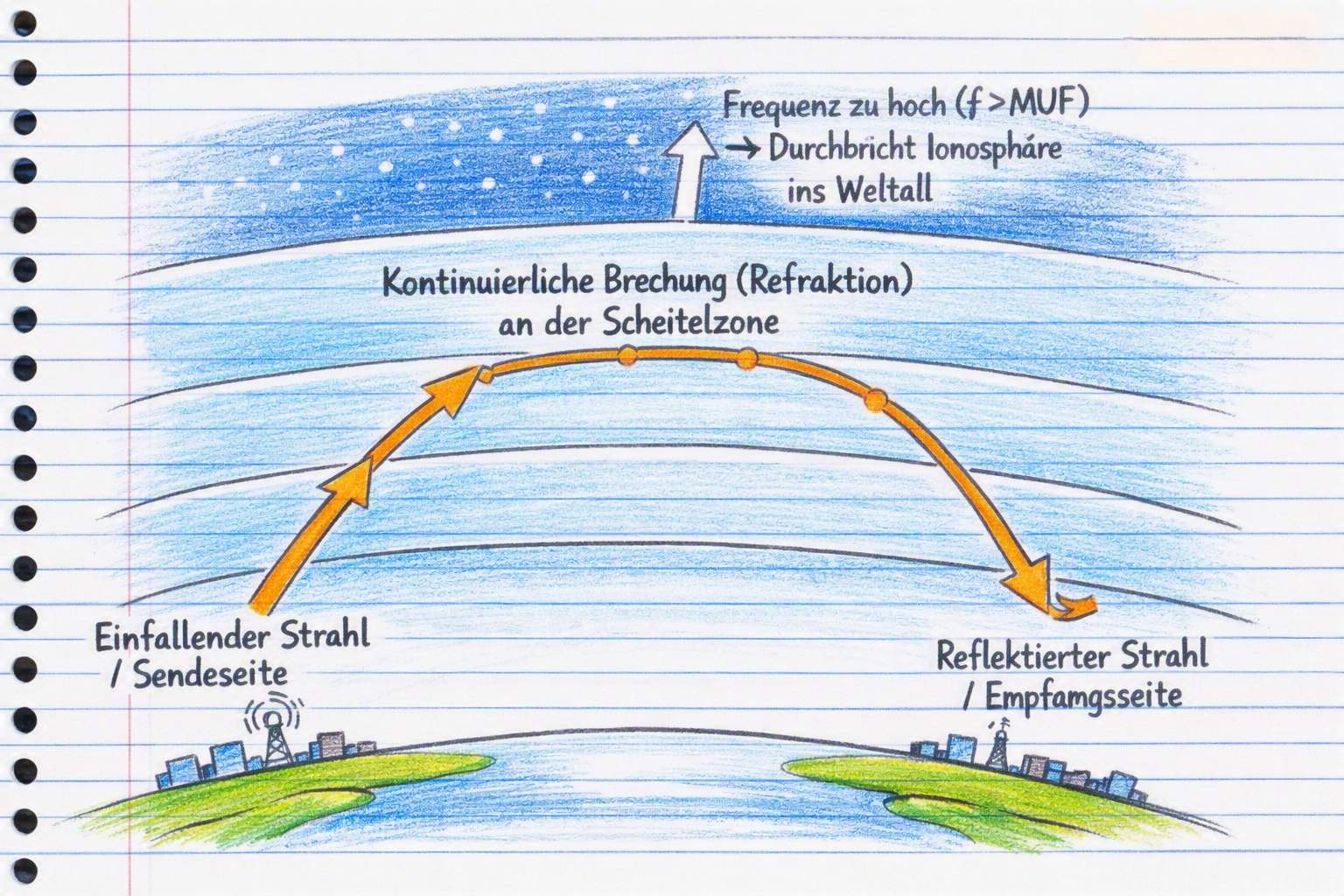

Entgegen einer verbreiteten Annahme handelt es sich bei der Reflexion nicht um einen spiegelähnlichen Stoß an einer harten Kante, sondern um kontinuierliche Refraktion (Brechung). Der Brechungsindex n eines ionisierten Plasmas nimmt mit steigender Elektronendichte N ab:

n = √( 1 − (80.6 · N / f²) )

Fällt eine Welle der Frequenz f in eine Schicht mit zunehmender Elektronendichte, wird sie nach dem Snelliusschen Brechungsgesetz kontinuierlich vom Lot wegbegrochen, bis der kritische Winkel erreicht ist und die Welle wieder nach unten abgelenkt wird.

Schlüsselbegriffe der Ausbreitung

  • MUF (Maximum Usable Frequency): Die höchste Frequenz, die auf einer bestimmten Funkstrecke an der Ionosphäre noch zur Erde zurückgebrochen wird. Frequenzen oberhalb der MUF durchbrechen die Ionosphäre ungestört in den Weltraum.
  • LUF (Lowest Usable Frequency): Die unterste Frequenz, bei der das Signal noch nicht vollständig durch die D-Schicht absorbiert wird.
  • Totraum (Dead Zone): Die geografische Zone zwischen dem Ende der Bodenwellenreichweite und dem Auftreffen der ersten Raumwelle. In dieser Zone ist das Signal unhörbar.
  • Multi-Hop: Mehrfachreflexion zwischen Ionosphäre und Erdoberfläche/Ozean für Distanzen über 4.000 km.

Sonderform NVIS – Near Vertical Incidence Skywave

Während bei klassischen DX-Verbindungen ein möglichst flacher Abstrahlwinkel angestrebt wird, nutzt NVIS (Steilstrahlung) Abstrahlwinkel von 60° bis 90° (steil nach oben).

  • Funktionsprinzip: Das Signal wird nahezu senkrecht in die F2-Schicht gestrahlt und von dort steil flächendeckend im Umkreis von ca. 0 bis 500 km zurückgeworfen.
  • Schließung der Toten Zone: NVIS eliminiert den Totraum vollständig und überwindet topografische Hindernisse wie Täler, Schluchten oder Gebirge mühelos.
  • Einsatzbereiche: Notfunk (Notfallkommunikation), Militär sowie der regionale Funkverkehr im Amateurfunk.
  • Frequenzwahl & Antennen: NVIS funktioniert nur unterhalb der kritischen Frequenz (fc), typischerweise im Bereich von 2 MHz bis 7 MHz (z. B. 80m- und 40m-Band). Als Antennen kommen sehr tief hängende Dipole (ca. 0,1 bis 0,2 λ über Grund) oder spezielle Inverted-V-Konfigurationen zum Einsatz.

4. Einflüsse des Sonnenfleckenzyklus & Tagesgangs

Die Raumwellenausbreitung unterliegt ständigen dynamischen Schwankungen:

  1. Tages- und Nachtwechsel: Nachts baut sich die absorbierende D-Schicht ab. Dadurch öffnen sich die niederfrequenten Kurzwellenbänder (160m, 80m, 40m) für weltweite Verbindungen, während hohe Bänder (10m, 12m, 15m) mangels ausreichender Ionisation schließen.
  2. Der 11-jährige Sonnenfleckenzyklus: In Phasen hoher Sonnenaktivität (hoher Solar Flux Index / SFI) nimmt die Elektronendichte der F2-Schicht stark zu. Dies ermöglicht Raumwellenreflexionen selbst auf VHF-Frequenzen (z. B. 6m-Band).

5. Zusammenfassung für den Praxisbetrieb

Die erfolgreiche Nutzung der Raumwelle erfordert das richtige Zusammenspiel aus Frequenzwahl, Abstrahlwinkel und aktuellen Sonnenbedingungen. Während DX-Jäger flache Abstrahlwinkel und Frequenzen knapp unterhalb der MUF bevorzugen, greifen Notfunk- und Regionalnetze gezielt auf NVIS-Steilstrahlung auf niedrigeren Kurzwellenbändern zurück.
